9179 Weiche rechts


Weiche rechts

9179
N

29,90€


Lieferbar

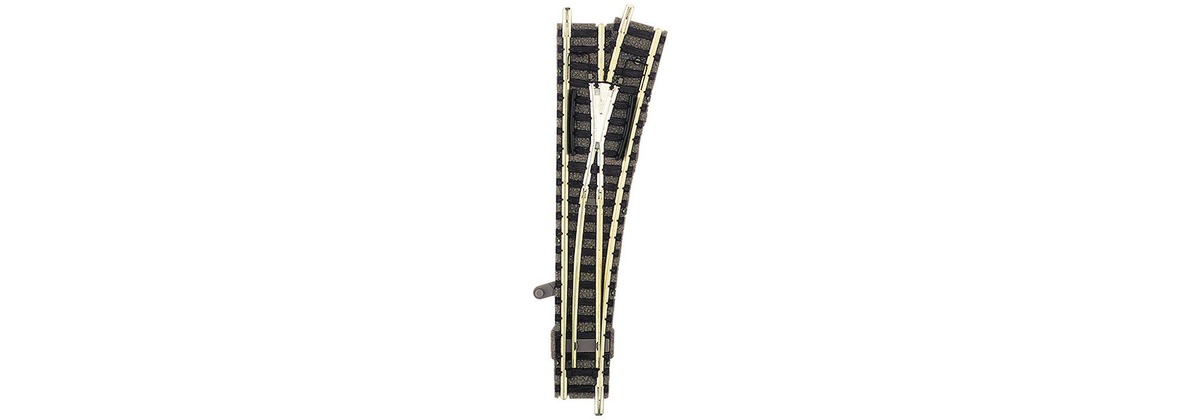

Weiche rechts für Handbetrieb, mit stromleitendem Herzstück.


Länge 111 mm (Standardlänge), Abzweigwinkel 15°, Abzweigradius 430 mm. Nachrüstbar mit Elektroantrieb.

Gleis 9136 dient als Gegenbogen und führt zum Parallelgleisabstand von 33,6 mm.

Das stromleitende Herzstück.
Bei diversen Weichen wird durch das stromleitende Herzstück die Fahrspannungsversorgung auch im Herzstückbereich der Weiche optimiert. Weichen mit stromleitendem Herzstück müssen immer in die Fahrtrichtung gestellt werden, aus der der Zug (Lok) kommt, sonst entsteht ein Kurzschluss. Die erforderliche Umschaltung der Polarität des Herzstückes erfolgt automatisch bei Umstellung der Weiche.


Weitere Informationen

Allgemeine Daten
Spur N
Abmessungen
Schienenprofilhöhe 2,1 mm
Ersatzteilliste (DE)
Bedienungsanleitung (DE)
Art. Nr.: Beschreibung Preis:
00119141 BODENBLECH RECHTS F.9171/9173 7,00 € Auslaufartikel! (geringe Menge lieferbar)
00559141 Schalthebel für N-Weichen 1,30 € Lieferbar
00569146 SCHALTMECHANISMUS LINKS 10,40 € Auslaufartikel!
(lieferbar)
00579146 SCHALTMECHANISMUS RECHTS 0,00 € Nicht lieferbar
00764405 Schaltfeder Weichen HB D=0,22 0,90 € Zur Zeit nicht lieferbar
00779141 Drahtbrücken f. N-Weichen 0,90 € Zur Zeit nicht lieferbar
