781506 Elektrolokomotive BR 103.0, DB


Elektrolokomotive BR 103.0, DB

781506
DBNIVDC
Nicht lieferbar

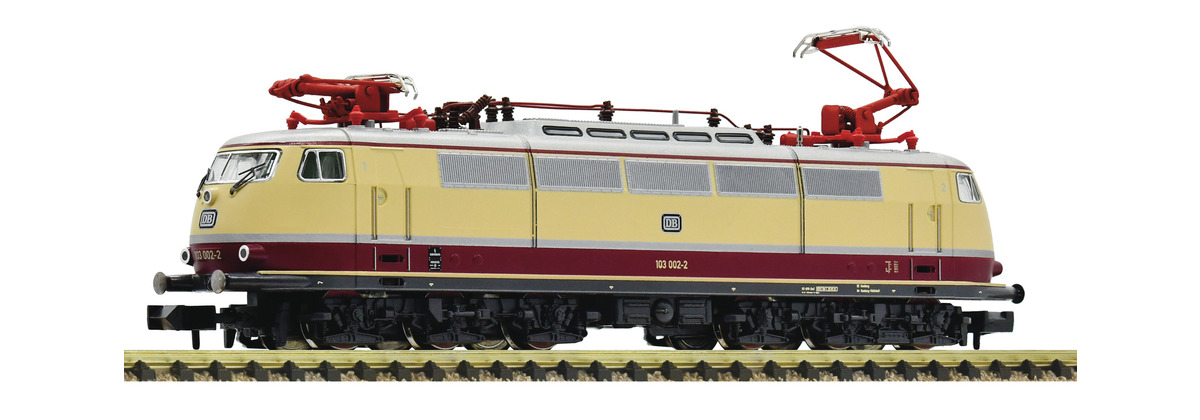

Elektrolokomotive Baureihe 103.0 der Deutschen Bundesbahn.



■ Vorserien-Ausführung
■ Das Spitzenlicht kann mit Hilfe von Kontaktblechen ganz oder teilweise abgeschaltet werden

Im Jahr 1961 beauftragte die DB deutsche Elektro- und Lokomotivbaufirmen, geeignete Entwürfe für eine sechsachsige Lokomotive mit mindestens 5.000 kW Leistung – geeignet für eine Höchstgeschwindigkeit von 200 km/h – zu unterbreiten. Im Februar 1965 wurde die erste von vier Vorserienmaschinen geliefert. Deutschlands neue Paradepferde konnten im Plandienst wegen der damaligen Geschwindigkeitsbestimmungen jedoch nicht in vollem Umfange dienen. Mit Indienststellung der Serienmaschinen BR 103.1 im Jahr 1970 verloren die Vorauslokomotiven zunehmend ihre Planleistungen, standen aber weiterhin für Testfahrten mit neuen Wagen zur Verfügung.


Weitere Informationen

Allgemeine Daten
Kupplung Schacht NEM 355 mit KK-Kinematik
Mindestradius 192 mm
Schwungmasse Ja
Haftreifen 2
Anzahl angetriebene Achsen 4
Spur N
Epoche IV
Bahngesellschaft DB
Elektrik
Motor 3-pol. Motor
Spitzenlicht 3-Spitzenlicht / 2-Schlussleuchten, fahrtrichtungsabhängig
LED Spitzenlicht Ja
zusätzliche Lichtfunktion Ja
Stromsystem 2L Gleichstrom
Schnittstelle Elektrische Schnittstelle für Triebfahrzeuge nach NEM 651 mit Steckvorrichtung
Abmessungen
Länge über Puffer 122 mm
Bedienungsanleitung (DE)
Ersatzteilblatt (DE)
Art. Nr.: Beschreibung Preis:
00187380 Pressluftschalter - karminrot 1,45 € Lieferbar
00197604 Pfeife - Metall 1,45 € Lieferbar
00507801 Kohlebuerstenhalter N-Spur 0,90 € Lieferbar
00527002 Achse spitz D=1!5 L=14!8 mm 1,30 € Auslaufartikel! (geringe Menge lieferbar)
00537017 Radsatz o.Haftr.o.Zahnr. N rot 8,80 € Lieferbar
00537018 Radsatz m. Zahnr. o. Nut N rot 8,80 € Auslaufartikel! (geringe Menge lieferbar)
00537037 Radsatz m.Zahnr. m.1 Nut N rot 10,40 € Lieferbar
00547002 Haftring D=6!95 B=1!2 N VP10 9,00 € Auslaufartikel! (geringe Menge lieferbar)
00567101 Zahnrad Z=20 M0!4 N - schwarz 1,45 € Lieferbar
00567131 Zahnrad Z=24 M0!4 N - schwarz 1,30 € Lieferbar
00567601 Schnecke D=4 L=5 mm 3,55 € Lieferbar
00567770 Rohr/Huelse D=4!5x0!5 L=4!1 mm 1,30 € Auslaufartikel! (geringe Menge lieferbar)
00657004 Kontaktbuegel f. Drehgestell N 10,40 € Auslaufartikel! (geringe Menge lieferbar)
00702303 SK-Schraube + M1!7+3 mm - bruen 0,90 € Zur Zeit nicht lieferbar
00757002 Puffer - Metal schwarz 1,30 € Zur Zeit nicht lieferbar
01773751 Traverse Stromabn.103 - k.rot 2,75 € Lieferbar
10781506 Gehaeuse o.P.781506 - 103 002-2 90,50 € Auslaufartikel! (geringe Menge lieferbar)
115161 SK-Schraube + M1!6x4 mm 1,45 € Lieferbar
133936 Kohlebuerste + Feder 1x1 N/TT 2,75 € Auslaufartikel! (geringe Menge lieferbar)
13737801 TS - Lampen + Lichtleiter 103 8,80 € Lieferbar
144459 Achse D=1!5 L=5!7 mm abgeschr. 1,65 € Lieferbar
146605 TS - Fenster BR103 N gepr. 12,20 € Zur Zeit nicht lieferbar
14737801 TS - Isolatoren 103 N maha.br. 8,80 € Lieferbar
19798300 Scheibenwischer l+r BR103 schw 3,55 € Auslaufartikel! (geringe Menge lieferbar)
38804500 Deichsel E03/BR103 - schw.grau 2,75 € Lieferbar
40737801 Grundrahmen BR103 N - schw.gr. 24,80 € Lieferbar
41737801 DG-Blende BR103 N - schw.grau 7,00 € Lieferbar
43737801 Deichselabdeckungen - schw.gr. 7,00 € Lieferbar
45737801 Drehgestellblock vo. Kont. re. 21,00 € Lieferbar
46737801 Drehgestellblock hi. Kont. li. 21,00 € Lieferbar
50737801 Motor m.Schwungm.+2 Schnecken 67,10 € Auslaufartikel! (geringe Menge lieferbar)
61780300 TS - Kontaktblech 3,55 € Lieferbar
6518 Ersatz-Schleifkohlen mit Federn 5,90 € Lieferbar
65718700 Motoplatine E03/BR103 Pl.6 N 26,30 € Auslaufartikel! (geringe Menge lieferbar)
65718800 Lichtplatine BR103 3/2 LED´s 26,30 € Lieferbar
66401600 Brueckenstecker 6-polig 10,40 € Lieferbar
66777717 N-Lok Verpack. B 190x63x23 mm 4,07 € Auslaufartikel! (geringe Menge lieferbar)
67706400 ! -Stromabnehmer 103 lack. 26,30 € Lieferbar
76703400 Richtfeder Ø=0!12 L=17 mm 0,90 € Lieferbar
9525 Standard-Steckkupplung 3,60 € Lieferbar
9545 PROFI-Steckkupplung 3,90 € Lieferbar
96297 VCI-Rostschutzfolie 160x200 mm 1,95 € Lieferbar
98189 Kupplung N-Spur FLM - schwarz 2,75 € Auslaufartikel! (geringe Menge lieferbar)
